Vuoto

Vuoto nei processi PVD: a cosa serve, come si misura e come si gestisce

Nel contesto dei processi PVD, il vuoto indica la condizione in cui la pressione all’interno della camera di deposizione è ridotta a valori molto inferiori rispetto alla pressione atmosferica. Non si tratta di una condizione accessoria: il vuoto è il presupposto fisico senza il quale il processo non può avvenire.

Si distinguono due fasi principali: il vuoto primario (rough vacuum), ottenuto con pompe rotative, e l’alto vuoto, raggiunto con pompe turbomolecolari o criogeniche. Sono i livelli di alto vuoto, tipicamente nell’ordine di 10⁻⁵ – 10⁻⁶ mbar, quelli rilevanti per la deposizione PVD.

A cosa serve il vuoto nel PVD

Il vuoto svolge due funzioni fondamentali e inscindibili:

• Garantire la purezza del film. L’atmosfera contiene ossigeno, azoto, vapore acqueo e altri contaminanti che, se presenti in camera durante la deposizione, reagirebbero con il materiale in fase di deposizione alterandone le proprietà chimico-fisiche. Il vuoto crea un ambiente controllato in cui la composizione del film è determinata esclusivamente dai materiali e dai gas introdotti intenzionalmente, come avviene nella deposizione reattiva.
• Garantire il trasporto delle particelle. Riducendo la densità dei gas residui, si aumenta il cammino libero medio delle particelle vaporizzate, ovvero la distanza media che percorrono prima di collidere con un’altra molecola. In condizioni di alto vuoto, questo cammino è sufficientemente lungo da permettere alle specie depositate di raggiungere il substrato in traiettoria rettilinea, senza dispersioni o perdita di energia. A pressioni insufficienti, le collisioni con i gas residui degraderebbero uniformità e adesione del film.


Fasi di pompaggio e impatto sulla produttività

Il raggiungimento delle condizioni operative avviene in sequenza:

• prima le pompe rotative portano la camera al vuoto primario,
• poi le pompe turbomolecolari spingono fino all’alto vuoto necessario al processo.

I tempi di evacuazione, che dipendono dal volume della camera, dallo stato delle superfici interne e dalla presenza di materiali outgassing, impattano direttamente sulla produttività del ciclo e sulla sua ripetibilità.

Una camera con superfici contaminate o componenti che rilasciano gas (outgassing) non raggiunge le pressioni target nei tempi previsti, con effetti diretti sulla qualità del rivestimento e sulla costanza del processo tra un ciclo e l’altro. La gestione e la manutenzione del sistema di pompaggio sono quindi parte integrante del controllo qualità del trattamento

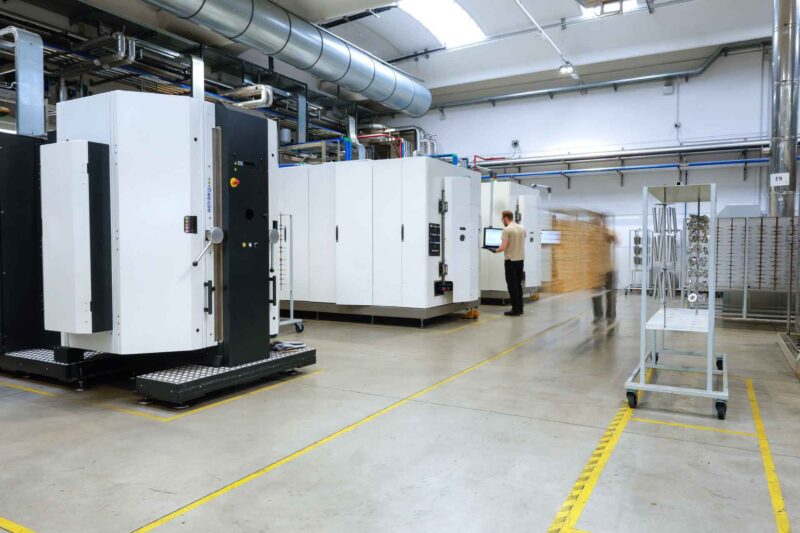

Scopri gli impianti PVD di LEM
