Galvanoplastie : Définition, fonctionnement et principales applications industrielles

Qu’est-ce que la galvanoplastie ?

La galvanoplastie est un procédé électrochimique qui permet de recouvrir un objet métallique d’une fine couche d’un autre métal. Ce revêtement améliore l’aspect esthétique de la pièce, sa résistance à la corrosion, sa durabilité et, lorsque nécessaire, certaines propriétés fonctionnelles comme la dureté ou la conductivité électrique.

Le principe de fonctionnement est simple : la pièce est immergée dans un bain galvanique contenant une solution aqueuse spécifique ainsi que deux éléments clés, l’anode et la cathode. En appliquant un courant électrique, les ions métalliques présents dans le bain se transforment en métal solide et se déposent sur la surface de la pièce.

En pratique, la galvanoplastie est une méthode contrôlée permettant de modifier et d’améliorer la surface d’un matériau de manière précise et répétable.

Elle est largement utilisée dans de nombreux secteurs industriels : mode, accessoires, quincaillerie métallique, robinetterie, automobile, électronique, médical et bien d’autres.
Découvrez les traitements galvanoplastiques proposés par LEM.

Fonctionnement de la galvanoplastie

Bien qu’elle repose sur l’électrochimie, le procédé peut être expliqué à l’aide de quelques notions simples.

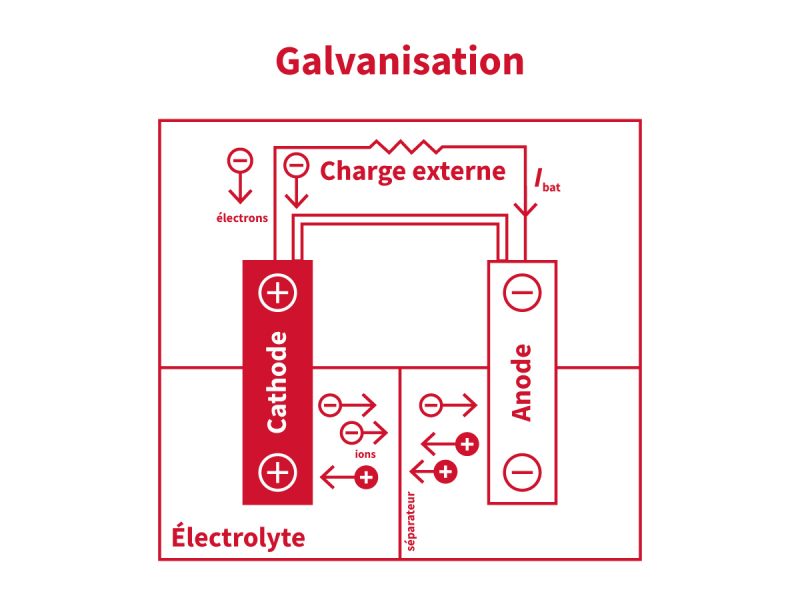

Cathode, anode et passage du courant

Lors de la galvanoplastie :

• la pièce à traiter est reliée au pôle négatif (cathode),
• un autre élément métallique joue le rôle d’anode,
• un courant électrique circule dans le bain.


Lorsque la pièce entre dans la solution, le circuit se ferme. Les ions métalliques positifs présents dans le bain sont attirés par la cathode, gagnent des électrons et se transforment en atomes de métal qui recouvrent la pièce.

Parallèlement, des réactions d’oxydation se produisent à l’anode, libérant d’autres espèces dans la solution.

Pourquoi le courant est fondamental

Chaque bain galvanique fonctionne dans une plage précise de densité de courant. La respecter est essentiel pour obtenir un dépôt uniforme et sans défaut.

• Les géométries complexes (arêtes, cavités) reçoivent des quantités de métal différentes.
• Si le courant est trop élevé, des brûlures et des dépôts irréguliers apparaissent.
• S’il est trop faible, le métal devient terne et mal nivelé.


Principes chimiques de la galvanoplastie

Bien que chaque procédé possède ses spécificités, les composants fondamentaux sont communs.

Composition d’un bain de galvanoplastie

Chaque bain est constitué d’un ensemble d’éléments qui agissent ensemble :

• eau
• sels métalliques
• additifs organiques régulant la brillance et le nivelage
• agents complexants maintenant le métal stable en solution
• régulateurs de pH
• tensioactifs, qui améliorent la mouillabilité et réduisent les défauts


Le bon équilibre entre ces composants détermine la qualité et la stabilité du procédé.

Croissance du dépôt et défauts typiques

ILe dépôt métallique se développe à partir de petits noyaux qui s’étendent jusqu’à former une couche continue.
Si le bain et les paramètres sont stables, le résultat est brillant, uniforme et adhérent.

En revanche, si le procédé est déséquilibré, des défauts typiques peuvent apparaître :

• brûlures dans les zones à forte densité de courant
• inclusions et rugosités dues à des particules ou contaminants
• mauvais nivelage lorsque les additifs sont déséquilibrés
• mauvaise adhérence en cas de prétraitement insuffisant
• opalescence lorsque les composés organiques sont mal équilibrés


De nombreux défauts ne proviennent pas du bain, mais de la pièce brute : oxydes, résidus d’usinage ou matériaux inadaptés.

Importance des pré-traitements

Être conducteur ne suffit pas : la surface doit être parfaitement propre et activée avant la galvanoplastie. Les prétraitements constituent donc une phase décisive pour la qualité finale.

Les opérations les plus courantes comprennent :

Nettoyage par ultrasons

Élimine graisses, pâtes de polissage et impuretés grâce à l’action combinée du détergent et de la cavitation.

Dégraissage électrolytique

Nettoie en profondeur et active la surface. Les pièces sont reliées à la cathode et la production d’hydrogène aide à éliminer oxydes et résidus.

Neutralisation

Permet d’éliminer les traces alcalines laissées par l’étape précédente.

Décapage

Élimine les oxydes résistants et prépare le substrat à la déposition.

Sans prétraitement correct, le dépôt peut ne pas adhérer, présenter des taches ou des défauts visibles.

Contrôle analytique des bains galvanoplastiques

PChaque bain évolue dans le temps : les additifs se consomment, la concentration en métal varie et des contaminants peuvent s’introduire. Des contrôles programmés sont donc indispensables, qu’ils soient quotidiens, hebdomadaires ou mensuels.

Les principales analyses comprennent :

• la mesure de la concentration du métal
• le contrôle des additifs par CVS ou techniques similaires
• la vérification du pH, de la conductivité et de la densité
• l’analyse des contaminants métalliques et organiques


Un programme analytique bien structuré permet de prévenir la majorité des défauts.
Un bain déséquilibré génère des problèmes difficiles à corriger. Le suivi garantit une qualité constante, une réduction des rebuts et une durée de vie prolongée des bains.

Types d’installations de galvanoplastie

Installations manuelles

Parfaites pour les petits lots, les prototypes, les traitements spéciaux et les pièces complexes nécessitant un contrôle visuel constant. Installation manuelle LEM.

Installations en tonneau

Idéales pour la petite quincaillerie, la visserie et les petits composants traités en grands volumes. Installation en tonneau LEM.

Lignes automatiques

Idéales pour les volumes élevés et les cycles répétitifs. Elles permettent un contrôle précis de tous les paramètres et une traçabilité continue du procédé. Lignes automatiques LEM.

Avantages, limites et applications

Avantages

• haute résistance à la corrosion et à l’usure
• large variété de finitions esthétiques et de couleurs
• amélioration des propriétés mécaniques de surface
• possibilité de déposer des métaux et alliages spécifiques

Limites

• nécessité d’un contrôle constant du bain
• prétraitements rigoureux
• gestion environnementale précise

Applications principales

Robinetterie, accessoires de mode, électronique, automobile, quincaillerie, ameublement, dispositifs médicaux et bien d’autres.
Découvrez les secteurs traités par LEM.

FAQ sur la galvanoplastie

Quels paramètres doivent être contrôlés dans un bain galvanique ?

Concentration du métal, pH, température, conductivité, niveau d’additifs et présence de contaminants.

Comment maintenir la stabilité d’un bain ?

Grâce à des analyses périodiques, des réajustements contrôlés, une filtration continue et un contrôle de la température.

Pourquoi les prétraitements sont-ils décisifs ?

Parce que l’adhérence du dépôt dépend de la propreté et de l’activation initiale de la surface.

Comment évaluer la qualité du dépôt ?

Par des mesures non destructives d’épaisseur, des tests d’adhérence, des évaluations esthétiques et l’analyse des défauts.

Références principales

• G. Di Bari – Electrodeposition of Nickel, ASM International
• D.A. Jones – Principles and Prevention of Corrosion, Prentice Hall
• A.J. Bard, L.R. Faulkner – Electrochemical Methods, Wiley
• ASTM B456 – Standard Specification for Electrodeposited Coatings
• ISO 2080 – Electroplating and related processes – Vocabulary
