Qu’est-ce que l’évaporation thermique ?

L’évaporation thermique est l’une des techniques fondamentales du PVD (Physical Vapour Deposition) : le matériau source est chauffé jusqu’à sa température d’évaporation, libérant des atomes qui se propagent dans la chambre à vide et se déposent sur le substrat pour former un film mince.

Il s’agit de l’une des formes les plus consolidées de dépôt physique en phase vapeur, encore employée dans des applications industrielles et électroniques spécifiques.

Comment se produit le chauffage

Le transfert d’énergie au matériau source s’effectue selon deux approches principales :

• Effet Joule (résistance thermique) : le matériau est placé dans un creuset conducteur traversé par un courant électrique. La chaleur générée porte le matériau à la température d’évaporation. C’est la méthode la plus simple, adaptée aux matériaux ayant un point de fusion relativement bas comme l’aluminium, l’argent, le cuivre et l’or.
• Faisceau d’électrons (e-beam) : un faisceau d’électrons à haute énergie est dirigé avec précision sur le matériau source, le chauffant localement jusqu’à évaporation. Cela permet de travailler avec des matériaux réfractaires à haut point de fusion, platine, tungstène, oxydes céramiques, qui ne peuvent pas être traités par simple effet Joule.

Le rôle du vide et du libre parcours moyen

Le processus fonctionne exclusivement dans des conditions de vide poussé. À ces pressions, la densité des gaz résiduels est suffisamment faible pour garantir que les atomes évaporés parcourent une trajectoire rectiligne de la source au substrat, sans collisions qui disperseraient leur énergie et leur direction. La qualité du vide est donc directement corrélée à l’uniformité et à l’adhérence du film déposé.

Compatibilité des matériaux et choix du creuset

Tous les matériaux ne s’évaporent pas avec la même efficacité. Le paramètre déterminant est la pression de vapeur : un matériau ayant une pression de vapeur élevée à la température du processus s’évapore de manière rapide et contrôlable ; un matériau avec une pression de vapeur très faible est difficile à traiter avec cette technique.

Le choix du creuset, tungstène, alumine, graphite, est tout aussi critique : il doit être chimiquement inerte par rapport au matériau à évaporer pour éviter les contaminations croisées qui compromettraient les propriétés du film final.

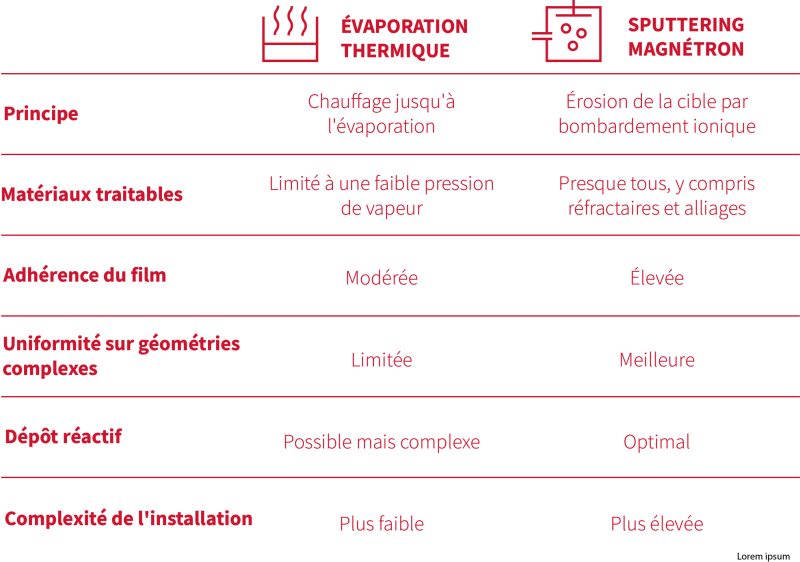

Pour les applications décoratives et fonctionnelles de haute précision, comme celles réalisées dans les systèmes PVD de LEM, le sputtering magnétron est généralement préféré pour la qualité et l’uniformité supérieures du film. L’évaporation thermique reste le choix le plus efficace dans des contextes spécifiques où la simplicité du processus et la nature du matériau la rendent plus adaptée.
